DDC-REGLER
|
 |
Standard-Funktionen: LED-Test Alarmmeldung nach ISA 1A-Standard Sammelstörung |
|||
|
|
|||||
|
|

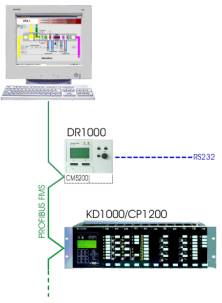

DR 1000 |
|
|||
|
DDC-Regler - Regler mit Mikroprozessor zur Steuerung von Heizungs- und Klimaanlagen. - Verwendbar als universeller DDC-Regler mit frei programmierbarer Software - Schnittstelle für Kommunikationsmodule - Programmierschnittstelle frontseitig, zum Anschluss eines Standard-PC´s - Programmierung über Telefon/Modem Standard - Erstellung von Anwenderprogrammen mit dem Softwarepaket SW1000 (AWL) und SW1400 (Regelung mit PMC_CAD) |
|||||
|
DR 1001 |
|
||||
|
- Ausführung mit Unterstationsarchiv zur Messwertspeicherung - Konfigurieren/Auslesen des Archivs mit Software PMC_ARCH. |
|||||
|
BEDIENOBERFLäCHE
- Hintergrundbeleuchtetes LCD-Display, 4x16 alphanumerische Zeichen -
5 Funktionstasten und - Anzeige von Sammelstörungen mittels blinkender LED, rücksetzbar auf Dauerlicht - Run/Fault-Anzeige über grünes/rotes LED - Programmierung von projekt-bezogenen Anzeigetexten
|
FUNKTIONEN
(abrufbar über die Bedienoberfläche)
- Passwortsystem mit drei Zugriffsebenen - Integrierter Lampentest - Integrierte Sammelstörungsfunktion nach ISA A1: Anzeige über rot blinkende LED, rücksetzbar auf Dauerlicht - Schaltuhr mit 32 Kanälen u. 256 Schaltpunkten - Batteriegepufferte Zeituhr mit Kalender - 64 Betriebsstundenzähler (0-99999) mit je einem parametrierbarem Grenzwert - 128 Zähler 0-999 - 64 parametrierbare Zeitglieder - 32 Impulszähler 0-65.535 - Auslesen der Messwerte - Parametrierung der Regler - Anschlussmöglichkeit für Funkuhr DCF77 - Adresscodierung als Unterstation mittels PC-Software PMC_MAIN -
Standardregelungen (Temperatur-/, Feuchte-/ Druckregelung)
als Firmware implementiert, über Menü aktivierbar und parametrierbar(*) |
HARDWARE
- Gehäuse aus Kunststoff ABS, Farbe hellgrau (RAL 7035) zur Schalttafelmontage - Blende: 175x108mm, Tiefe 138,5+24mm - Stromversorgung 24VAC/DC, +/-10%, 300/220mA - Mikroprozessor mit 14,75 MHz, 16/32Bit, Firmware in EPROM abgelegt (256KByte), 256KByte RAM für Programm und Benutzerdaten, 10 Jahre batteriegepuffert - Watchdog - 2 Steckplätze für Kommunikationsmodule - serielle RS232-Modemschnittstelle integriert - Entstörfilter für die Eingänge in der Lieferung enthalten
(*) Funktion steht in der Firmware-Version 1.0 noch nicht zur Verfügung
|
|||
|
DIGITALE I/O FUNKTIONEN
- 8 Digitaleingänge, verzögerbar - 5 Relaisausgänge
|
ANWENDUNG/FUNKTIONEN
Ausführung folgender vorkonfigurierter Funktionen: - Erfassung von digitalen Zuständen im Feld - Definition der Eingänge zur Erfassung von NC- oder NO-Kontakten - Auswahl zwischen 2 Funktionsarten, getrennt für jeden Eingang konfigurierbar: - Def. als Störung, d.h Aktivierung der Sammelstörung (verzögerbar), NC oder NO - Def. als Status, frei programmierbar (AWL)
|
HARDWARE
- Eingänge 24VAC/DC, galvanisch nicht von anderen I/O, jedoch von der CPU getrennt, für Zähler verwendbar - Bestimmung des Betriebsmodus und der Signalverzögerung (0-120 sec.) mittels Software - Relaisausgänge, 5 Relais mit 1x Kontakt NO, max. Belastung 230V/2°
BEDIENELEMENTE - Systemstatus-Anzeige (run/fault) - Störungsanzeige mittels roter LED
|
|||
|
ANALOGE I/O FUNKTIONEN UND REGELUNG
- 4 konfigurierbare analoge Eingänge - 3 analoge Ausgänge - 8 PID-Regelkreise - Grafische Konfigurierung der Regelung mit Hilfe des Systems PMC_CAD
|
ANWENDUNG/FUNKTIONEN
Ausführung folgender vorkonfigurierter Funktionen: - Konfiguration von Eingängen/Ausgängen und Regelung über frei zuweisbare und kombinierbare implementierte Software-Bausteine: - 4 Definitionsblöcke Eingang - 3 Definitionsblöcke Ausgang - 8 PID-Regler - 8 P-Regler (Rampen) - 4 Min-Max-Bausteine - 2 Mittelwertbausteine - 16 Grenzwertbausteine |
HARDWARE
- 4 analoge Eingänge, galvanisch nicht von anderen I/O, jedoch von der CPU getrennt - 4 Wählschalter zur HW- Definition jedes einzelnen Einganges für: - Signale mit Spannung 0-10 VDC - Fühler Ni1000 (DIN) - Fühler Ni1000 (L+S) - 3 analoge Ausgänge 0-10V mit gemeinsamer Bezugsmasse
BEDIENELEMENTE - Parametrieren/Beobachten über Display und Tastatur
|
|||
